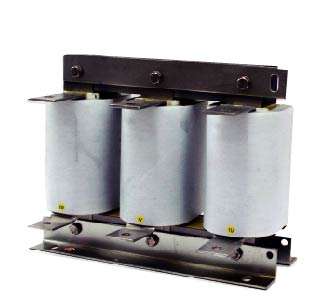

产品概述：

安装在变频器输出端与负载（电机）之间。主要作用是当变频器输出到电机的电缆长度大于规定值时，补偿电机长电缆运行时的耦合电容的充放电影响，钝化变频器输出的PWM波的电压上升率，抑制du/dt，降低高频漏电流，提高输出高频阻抗，并能抑制输出谐波电流，避免变频器过流，有效保护变频器, 同时也抑制变频器噪声。

技术参数：

额定工作电压：三相AC/380V/50Hz或者三相AC/690V/50Hz；

抗电强度：铁芯-绕组 3000VAC/50Hz/10mA/60s无飞弧击穿；

绝缘电阻：铁芯-绕组 1000VDC，绝缘阻值≥100MΩ；

电抗器噪音：≤65dB（与电抗器水平距离点1米测试）；

电抗器温升：＜70K；

防护等级： IP00；

绝缘等级： F/H；

产品执行标准：IEC289：1987 电抗器

              GB10229-88 电抗器（eqv IEC289:1987)

              JB9644-1999 半导体电气传动用电抗器

使用条件：

海拔高度： ≤2000m；

环境温度：-25~+45℃，相对湿度不超过90%；

周围无有害气体，无易燃易爆物品；

周围环境应有良好的通风条件，如装在柜内，应加装通风设备；

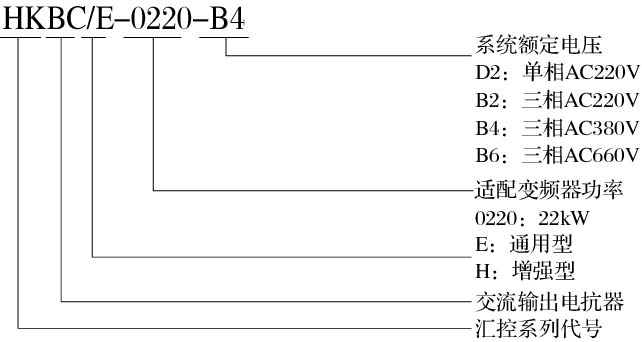

型号说明：
