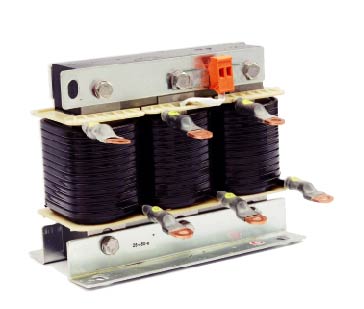

低压电容串联（滤波）电抗器



产品描述：

     串联（滤波）解谐电抗器安装在无功补偿柜中，串联在补偿电容器的前端，是电力系统无功补偿的重要设备。当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变压器和其他用电设备的安全运行，将解谐电抗器与电容器串联后，能有效地抑制和吸收电网谐波，降低谐波污染，改善系统电网电压波形畸变，提高电能质量及系统功率因数，并能有效地抑制电容器合闸涌流及操作过电压，有效地保护电容器，延长其使用寿命，从而提高电网的供电质量。



技术参数：

额定工作电压：AC230V／50Hz至AC660V／50Hz；

额定电抗率：1％、5.67％、6％、7％、12％、13.7％、14％或其他电抗率；

抗器过电流：1.2*(I1+I2+…In-1+In)(长期运行)；

抗电强度：铁芯—绕组3000VAC/50Hz/10mA/60s无飞弧击穿；

绝缘电阻：铁芯—绕组1000VDC，绝缘阻值≥100MΩ；

电抗器噪音：≤65dB(与电抗器水平距离点?米测试)；

电抗器温升：《90K；

防护等级：IP00；

绝缘等级：F/H级以上；

具有热保护功能：输出接点常闭，140℃，1A，250V

产品执行标准：IEC289：1987电抗器



型号说明：



说明：其他电压等级、不同容量、不同电抗率的电抗器可根据用的要求定制。

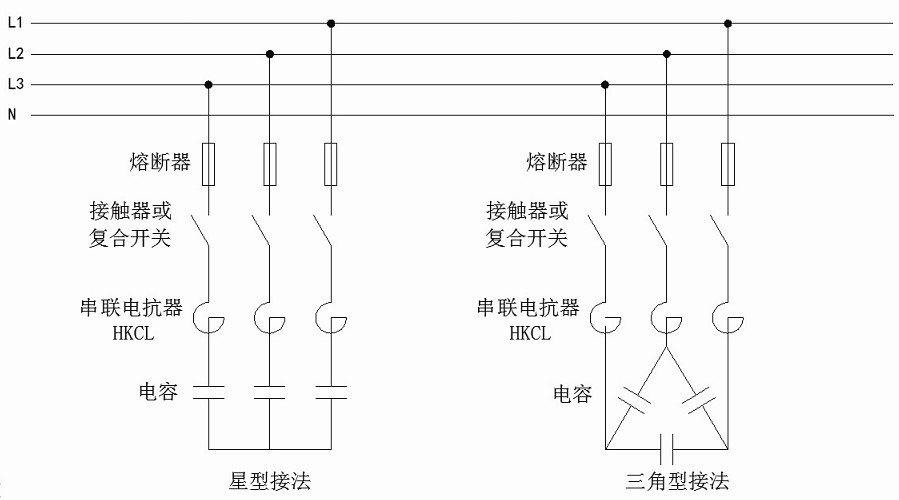

电路示意图：





注：每台电抗器串联一只电容器同时工作



订货须知：

 1、串联解谐电抗器必须根据电网谐波状况而定，须了解清楚用电负载名称或测出该负载谐波次数含量，然后提供给本公司销售人员，本公司免费为客户选择电抗器的规格和型号。

 2、采购串联电抗器需要提供串联的电容的相应型号、而定电压、系统频率、电抗率（如果不清楚电抗率需要配置多少，应提供该系统主要负载的名称）

 3、由于无功补偿电容器串联了电抗器，工作时会降电容器进线端电压提高10%左右，所以选择电容器和电抗器的额定电压要比系统运行低压高15%-25%。

 4、也可以根据用户要求定制特殊规格的电抗器。

 5、滤波电抗器根据用户要求的电压、电流、电感量等数据制造。
